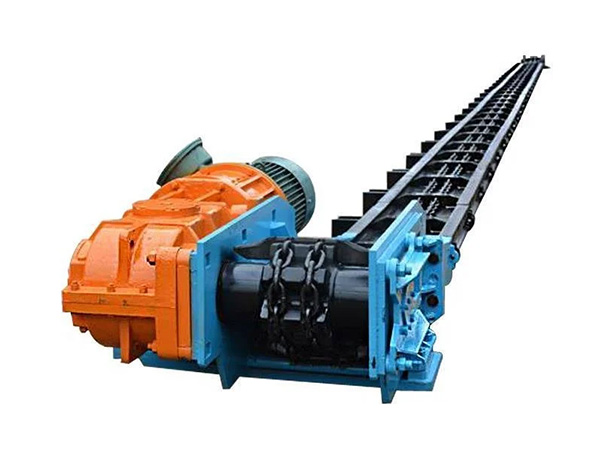

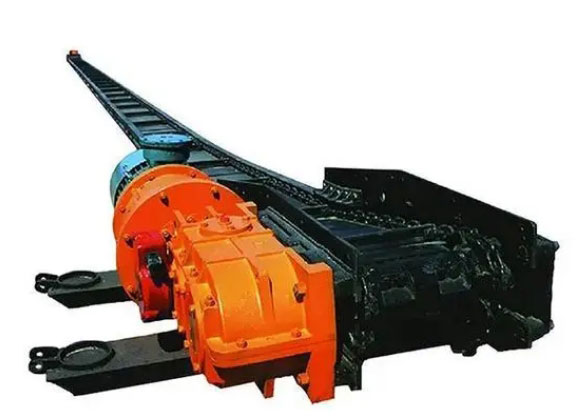

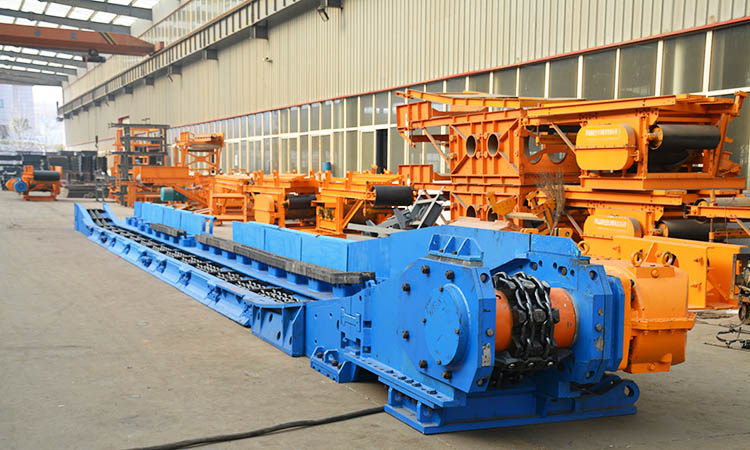

SGB620/40T型刮板输送机是一种用于刮板输送的机械设备，主要用于煤矿井下输送煤炭等物料。该设备具有运输能力强、传动平稳、结构简单、易于维护等特点，其技术性能符合我国和行业标准。
产品特点
该设备的输送能力大，每小时可以输送煤炭等物料40吨以上，输送距离长，可以根据实际需要配置不同长度的刮板链条。此外，该设备采用电机驱动，具有节能、环保、低噪音等优点，可以适用于不同的工况和环境。
SGB620/40T型刮板输送机的中部槽采用高强度钢板焊接而成，耐磨性能好，可以延长设备的使用寿命。此外，该设备还具有可靠的电气控制系统和保护装置，确保设备的稳定运行。
sgb620/40t刮板输送机是刮板输送机厂家煤机生产的煤矿刮板输送机其中的一个机型,也简称40t刮板输送机或大40刮板机,煤矿刮板输送机 sgb620/40t刮板输送机是中小型煤矿使用的机型,该机具有运输力强、传动平稳、结构简单、装拆方便、易于维护、可靠等特点,可谓是煤矿刮板输送机里的魏五子乐进,适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭,安装档煤板可用作顺槽运输。
结构组成
煤矿刮板输送机SGB620/40t刮板输送机各部件工作原理及组成:该机主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾等部件组成。
工作原理:
1.传动部:主要由电动机、液力偶合器、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成,联结罩将电动机、液力偶合器、减速器连成一个整体,动力通过减速器传递至链轮,链轮带动刮板链构成封闭式无极传动链,从而起到运输煤炭的作用。
a.液力偶合器:主要由外壳、泵轮、透平轮等零件组成,靠液力传递动力,减少启动的冲击和震动,实现过载保护.
b.减速器:为三级圆锥圆柱齿轮传动,传动功率40千瓦,传动比24.564。为保证轴承正常运转,应对轴承的轴向游隙进行适当调整:*轴为0.04-0.10;*轴为0.08-0.15;第三轴为0.07-0.15;第四轴为0.2-0.4,圆弧伞齿轮轴向位置也应适当调整,以保证合理的啮合侧隙和接触斑点,其啮合侧隙不小于0.17毫米;接触斑点沿齿长和齿高方向不小于50%。轴向游隙可通过调整螺母进行调整,三、四轴轴向游隙用调整垫进行调整。
c.链轮:与半滚筒组装成一体,为刮板链传递动力。
d.机头架:机头架由侧板、中板、底板等零件组焊而成,其侧面分别用以固定减速器和盲轴总成,尾端与过渡槽连接。e.盲轴:由轴承座、盲轴等零件组成,其主要作用是支撑链轮。f.紧链器:由偏心轮、壳体、闸带、制动轮等零件组成,通过闸带抱紧制动轮实现制动,并与紧链挂钩配合使用,起到张紧刮板链的作用。
2.过渡槽:由槽帮钢和中板组焊而成,是机头架和中部槽的过渡连接装置。
3.中部槽:是刮板输送机的重要组成部分,由槽帮钢、中板、连接销组焊而成,中部槽与中部槽之间通过连接销实现纵向连接。
4.刮板链:由圆环链、刮板、开口式连接环、螺栓组装而成,刮板材料为扎制型钢时,带有斜面的一侧与中部槽中板接触,起到刮煤作用,锻造刮板无此要求,可随意安装。连接环凸起部分起导向作用。
5.机尾:由机尾架和机尾轴组装而成,是刮板链回转的导向机构。
6.左右挡煤板:机器出厂时一般不配置左右挡煤板。
技术参数
|
型 号
|
设计长度(m)
|
输送量
(t/h)
|
链速
(m/s)
|
装机功率
(kw)
|
圆环链规格
(mm)
|
中部槽规格
(mm)
|
|
SGB620/40T
|
100
|
150
|
0.86
|
40
|
18×64-B
|
1500×620×180
|
适用范围
